Ошибка F3 на холодильнике Атлант: значение, причины, решение

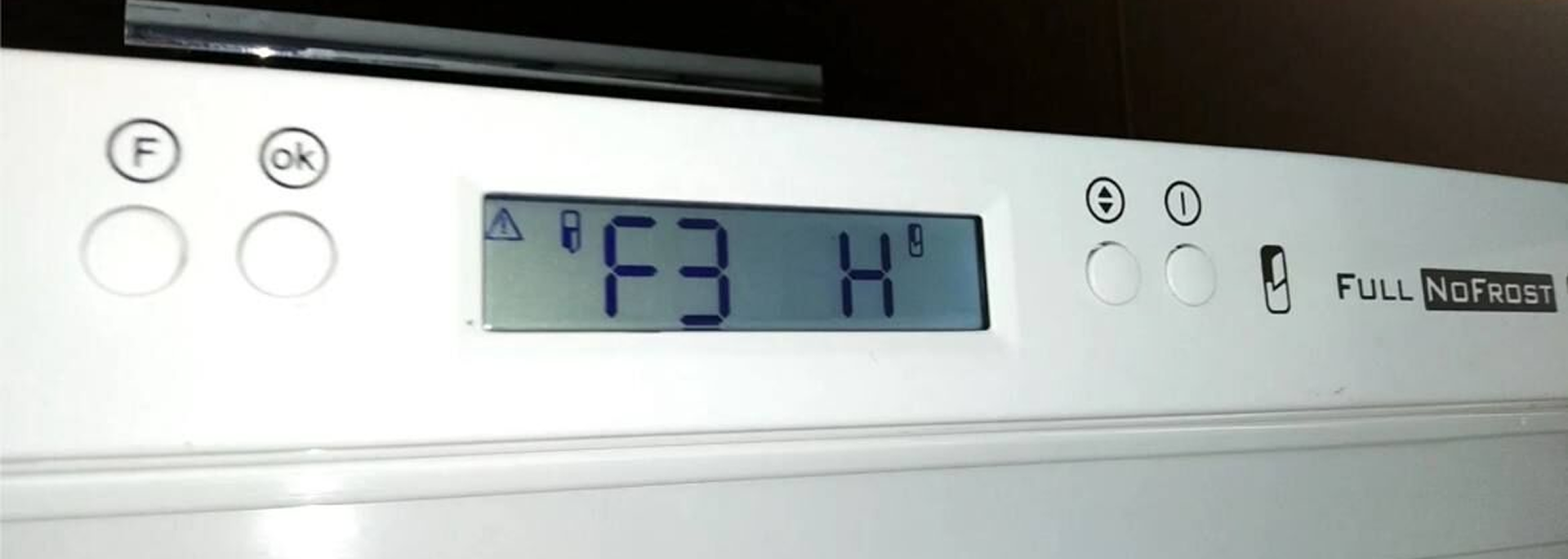

Ошибка F3 на холодильнике Атлант указывает на неисправность в зоне морозильной камеры. В капельных моделях она связана с датчиком температуры морозилки, а в No Frost — с датчиком оттайки испарителя или его цепью. Отключите холодильник на 10–15 минут. Если код вернулся, требуется диагностика и обычно замена неисправного датчика.

Меня зовут Борис Батюшкин. Я восемь лет ремонтирую холодильники на дому в сервисном центре «ФриджМастер» и хорошо знаю электронные платы современных ATLANT. В статье разберем код F3 без общих фраз: чем отличаются версии холодильников, какие признаки важны, что можно проверить до приезда мастера и как проходит ремонт.

Что означает ошибка F3

F3 — код самодиагностики. Электронный модуль не получает верный сигнал от узла, который следит за температурой морозильной зоны. Но расшифровка зависит не от года выпуска и не от числа камер, а от системы разморозки.

В обычном ATLANT морозильную камеру пользователь размораживает вручную, а в холодильном отделении работает капельная оттайка. Здесь F3 сообщает о проблеме температурного датчика морозилки. Это терморезистор: его сопротивление меняется вместе с температурой. По этим данным плата решает, когда включить и выключить компрессор.

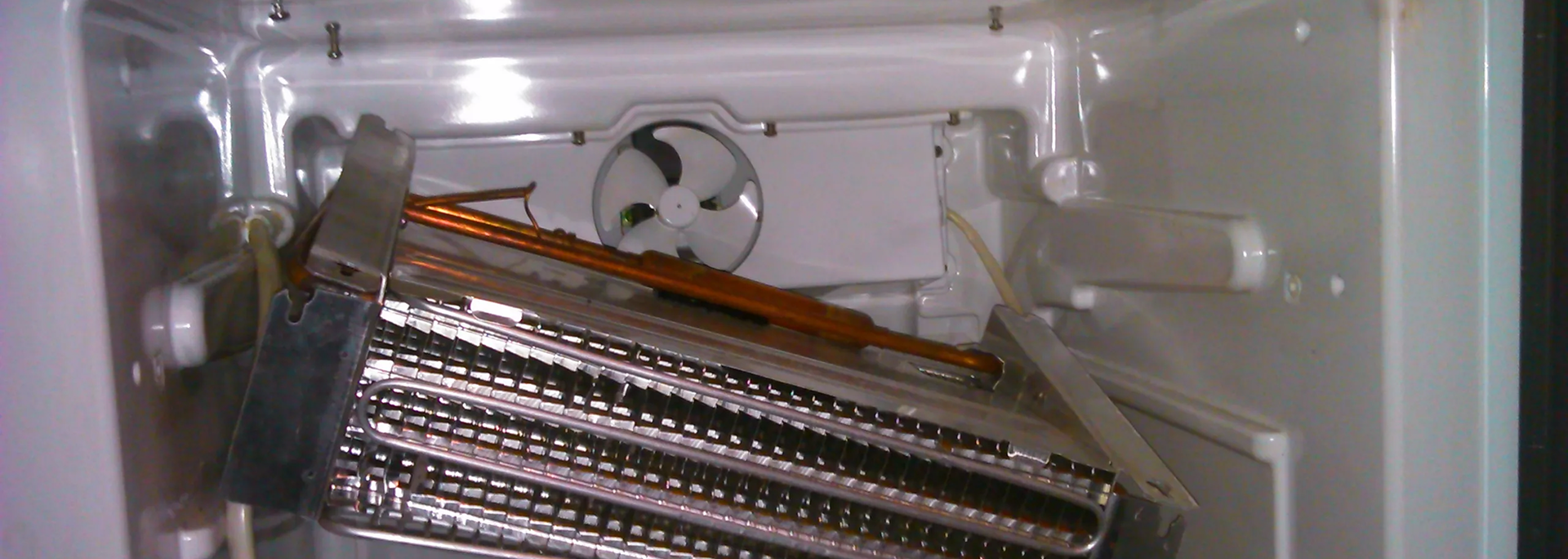

В ATLANT No Frost за задней стенкой морозилки стоит испаритель. На нем оседает иней. В нужный момент плата включает нагреватель оттайки, лед тает, а вода уходит в дренаж. Датчик оттайки, или дефростер, сообщает плате температуру испарителя и помогает вовремя закончить нагрев. Если датчик, провода или сама цепь оттайки дают неверный сигнал, появляется F3.

F3 не означает утечку хладагента и не говорит сам по себе о поломке компрессора. Эти узлы проверяют лишь после теста датчика, проводки и модуля. Замена компрессора «на всякий случай» при таком коде — пустая трата денег.

Совет мастера

Мастер сервиса

Совет мастера

Мастер сервиса

Не ориентируйтесь только на слово No Frost на двери. Откройте руководство или найдите шильдик с точной моделью. У ATLANT есть модели с разной конструкцией, и неверная расшифровка F3 ведет к ненужной разборке.

Как проявляется неисправность

В капельном холодильнике неисправный датчик передает плате завышенную, заниженную или вовсе отсутствующую температуру. В одном случае компрессор отключается раньше нужного времени, и продукты начинают подтаивать. В другом он работает слишком долго: пельмени и овощи покрываются толстым слоем инея, а внутри морозилки температура ниже заданной.

На No Frost картина иная. При отказе дефростера плата не получает сигнал о температуре испарителя. Оттайка может не начаться либо идти неправильно. Испаритель зарастает снегом, воздушные каналы закрывает лед, вентилятор не может подать холод в холодильное отделение. Морозилка первое время еще работает, но верхняя камера становится теплой. Вентилятор иногда цепляет лед и шумит.

Обратите внимание на признаки, которые полезно назвать диспетчеру:

• Код F3 горит постоянно или появляется периодами.
• Какая камера стала теплой, а какая перемораживает.
• Есть ли на задней стенке морозилки снег, лед или вода под ящиками.
• Работает ли вентилятор и слышен ли скрежет.
• Было ли до ошибки отключение электричества, мойка холодильника или перевозка.

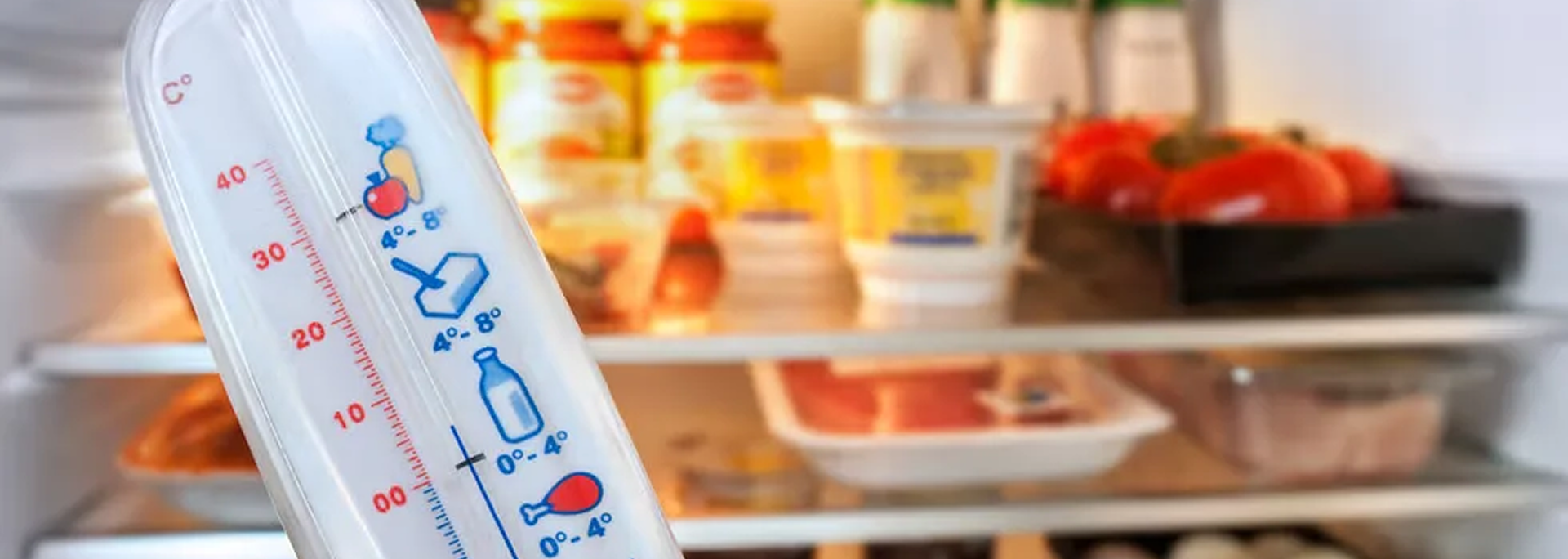

Температуру лучше проверить отдельным термометром. Положите его в стакан с растительным маслом или водой: так показания будут ровнее, чем у датчика в воздухе. Для морозилки подходит термометр с диапазоном ниже −20 °C. Не оценивайте холод рукой.

Совет мастера

Мастер сервиса

Совет мастера

Мастер сервиса

При F3 в No Frost не снимайте лед ножом, отверткой или феном на максимальном нагреве. За панелью проходят трубки испарителя. Один прокол выпускает хладагент и превращает замену недорогого датчика в сложный ремонт контура.

Причины ошибки F3

Чаще всего виноват сам датчик. У терморезистора меняется номинал, возникает внутренний обрыв или короткое замыкание. В дефростере No Frost может нарушиться контакт внутри корпуса. Деталь небольшая, но от ее показаний зависит режим работы всего холодильника.

Вторая частая причина — проводка. Кабель датчика проходит в зоне холода и влаги. Изоляция со временем твердеет, разъем окисляется, жила ломается у изгиба. Визуально провод может выглядеть целым, а обрыв появляется лишь при охлаждении или вибрации. Поэтому я не ограничиваюсь осмотром: измеряю цепь мультиметром.

Третья группа причин относится к плате управления. На ней есть входная цепь, которая считывает сигнал датчика. После скачка напряжения, попадания влаги или старения пайки модуль может неверно трактовать исправный сигнал. Реже виноват разъем или шлейф дисплея.

При No Frost датчик оттайки — не единственный элемент системы. Если он исправен, мастер прозванивает нагреватель, термопредохранитель и проводку. ТЭН не включается при обрыве, а сгоревший предохранитель размыкает цепь ради защиты от перегрева. В таком случае один только новый датчик не вернет нормальную оттайку.

Что можно сделать самому

Владелец может исключить разовый электронный сбой и сохранить продукты. Сложную разборку, замеры на плате и замену деталей лучше доверить мастеру. Что можно сделать самому:

• Проверьте, плотно ли закрыты двери. Уберите пакеты, которые мешают ящикам или уплотнителю. Теплый влажный воздух быстро наращивает лед в морозилке No Frost.
• Зафиксируйте температуру в камерах и видимые признаки. Сделайте фото дисплея и наледи — это поможет при диагностике.

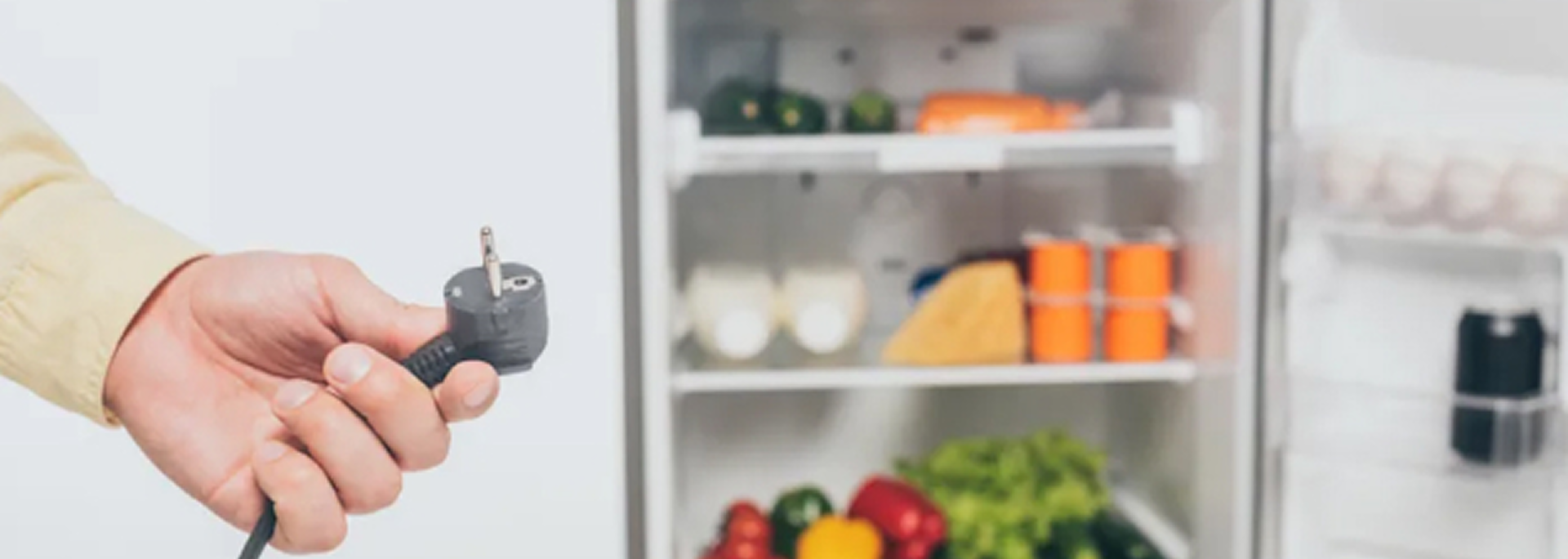

• Выньте вилку из розетки на 10–15 минут. Не просто выключайте холодильник кнопкой: плате нужно полное обесточивание.
• Включите холодильник и понаблюдайте. Если F3 исчез, а температура в обеих камерах за сутки стала нормальной, вероятен разовый сбой.
• Если код вернулся, морозилка не держит заданную температуру или No Frost оброс льдом, оформляйте вызов.

При большой снежной шубе допустима полная естественная разморозка: холодильник отключают, двери оставляют открытыми, под полотенца ставят емкости для воды. Обычно требуется не менее 12 часов, а при толстом льде — дольше. Но разморозка не ремонтирует дефростер. Она только на короткое время откроет воздушные каналы. Если узел неисправен, F3 и снег вернутся.

Не трогайте разъемы и заднюю панель мокрыми руками. Не лейте горячую воду на пластик, не включайте холодильник сразу после мойки, не сушите датчик открытым огнем. Холодильник питается от сети 220 В, а рядом с испарителем легко повредить изоляцию и трубки.

Совет мастера

Мастер сервиса

Совет мастера

Мастер сервиса

Перезапуск допустим один раз. Частое выдергивание вилки не «лечит» F3 и может создать нагрузку на компрессор. Если код остается после 10–15 минут без питания, не тратьте время на новые перезапуски.

Как мастер находит поломку

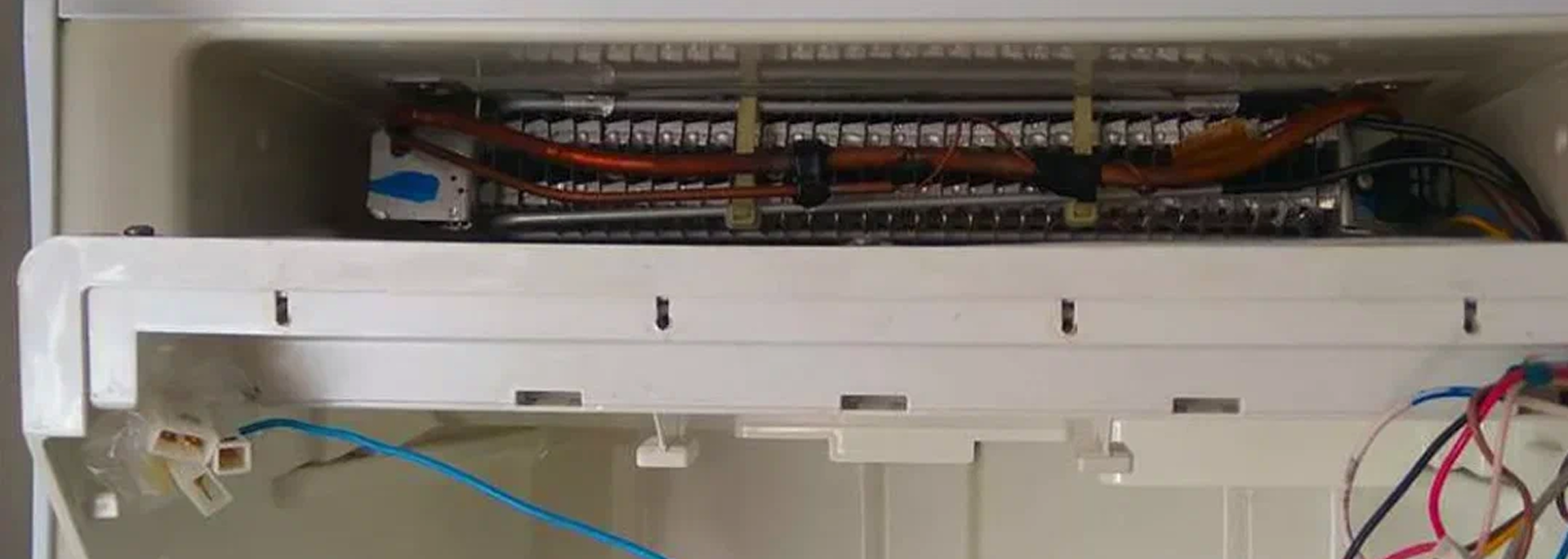

На выезде я сначала уточняю модель и конструкцию холодильника. Потом оцениваю температуру камер, работу компрессора и вентилятора, смотрю на уплотнители и слой инея. В No Frost снимаю внутреннюю заднюю панель морозилки. Делать это можно только после отключения от сети и полной разморозки, если панель держит лед.

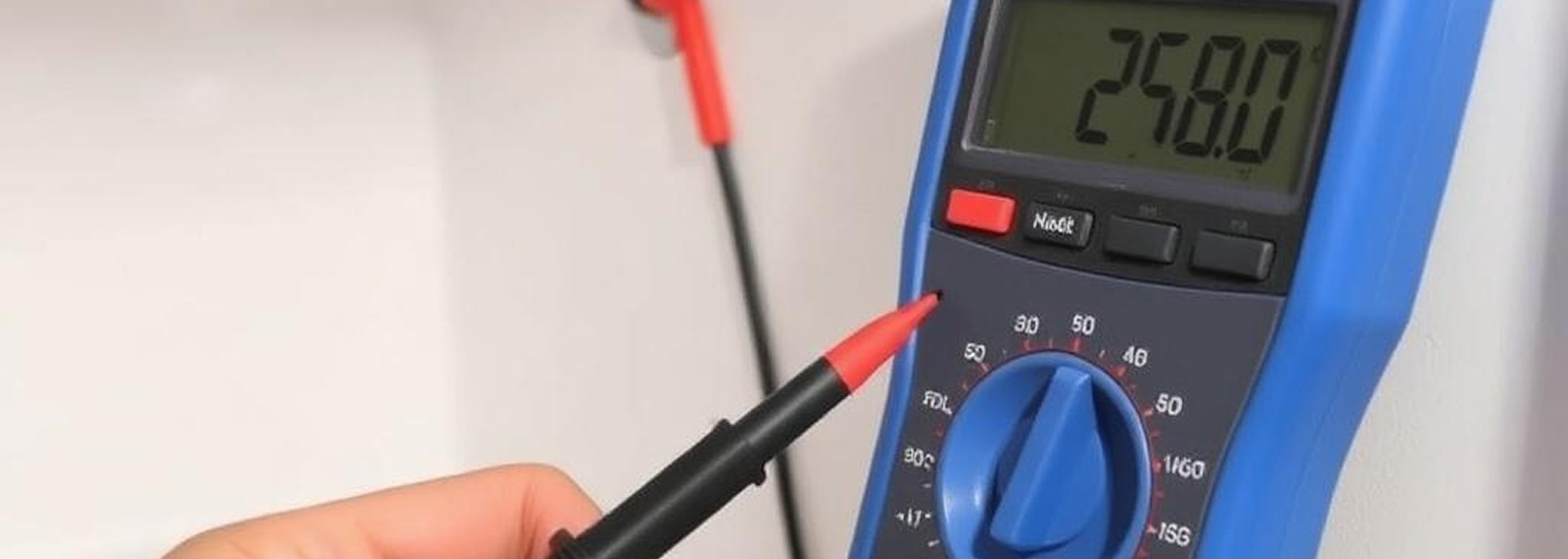

Датчик проверяют мультиметром по сопротивлению. Нужный номинал указан в технической документации конкретной модели. Важно знать и температуру самого датчика: показание при комнатной температуре и на холодном испарителе разное. Если сопротивление бесконечно, есть обрыв; почти нулевое значение говорит о коротком замыкании. Но окончательный вывод делают после проверки проводов до платы.

В No Frost я также измеряю сопротивление ТЭНа, проверяю термопредохранитель, разъемы и дренаж. В капельных ATLANT после замены датчика контролирую пуск компрессора и выход камеры на заданный режим. Если датчики и провода исправны, тестирую плату: ее цепь питания, пайку, входы и выходы.

Цены указаны за работу и начинаются от названной суммы. Деталь оплачивается отдельно, ее цена зависит от точной модели. «ФриджМастер» бесплатно выезжает и проводит диагностику при согласии на ремонт. Мастер называет смету до работ, а на услуги и запчасти сервис дает гарантию до 12 месяцев.

Кейс: ATLANT ХМ 4425-049 ND

На вызове был ATLANT ХМ 4425-049 ND с системой Full No Frost. Владельцы заметили F3 три дня назад. Морозилка еще держала холод, но в холодильном отделении температура выросла до +12 °C. Сзади морозилки вентилятор периодически скрежетал. Они выключали холодильник на ночь, и утром он работал тише, но к вечеру проблема возвращалась.

1. После отключения питания и снятия панели я увидел плотную снежную шубу на испарителе. Крыльчатка вентилятора касалась льда. Сопротивление датчика оттайки не менялось после охлаждения: дефростер был неисправен. Нагреватель и термопредохранитель оказались исправны, контакты сухими, проводка без обрыва.
2. Я установил новый датчик оттайки, проверил разъем, полностью освободил испаритель от наледи и собрал морозилку. После запуска вентилятор заработал без постороннего звука. Через несколько часов холодный воздух пошел в верхнюю камеру. На следующий день владелец сообщил, что температура вернулась к заданной, а F3 не появлялся.

Причина в этом случае была локальной — дефростер. Но при схожей снежной шубе нельзя менять его без замеров. ТЭН, предохранитель, проводка и модуль дают почти одинаковую внешнюю картину, а способы ремонта и цена отличаются.

Совет мастера

Мастер сервиса

Совет мастера

Мастер сервиса

Если в No Frost стала теплой только холодильная камера, а морозилка еще морозит, проверьте, нет ли за задней стенкой снега. Этот признак часто указывает именно на оттайку, а не на утечку фреона.

Если ATLANT показывает F3, не ждите, пока оттают продукты или вентилятор заклинит во льду. Оставьте заявку в «ФриджМастер»: я или другой мастер приедем по Москве и до 30 км от МКАД, проверим холодильник дома, согласуем стоимость до ремонта и восстановим нормальный холод.

Как избежать повтора ошибки F3

Датчик имеет свой срок службы, и полностью исключить его отказ нельзя. Но несколько простых правил снижают нагрузку на систему оттайки. Не держите дверь морозилки открытой, не ставьте горячие блюда в камеры и не перегружайте ящики так, чтобы они не закрывались. Теплый влажный воздух попадает внутрь, образует много инея, и оттайка работает чаще.

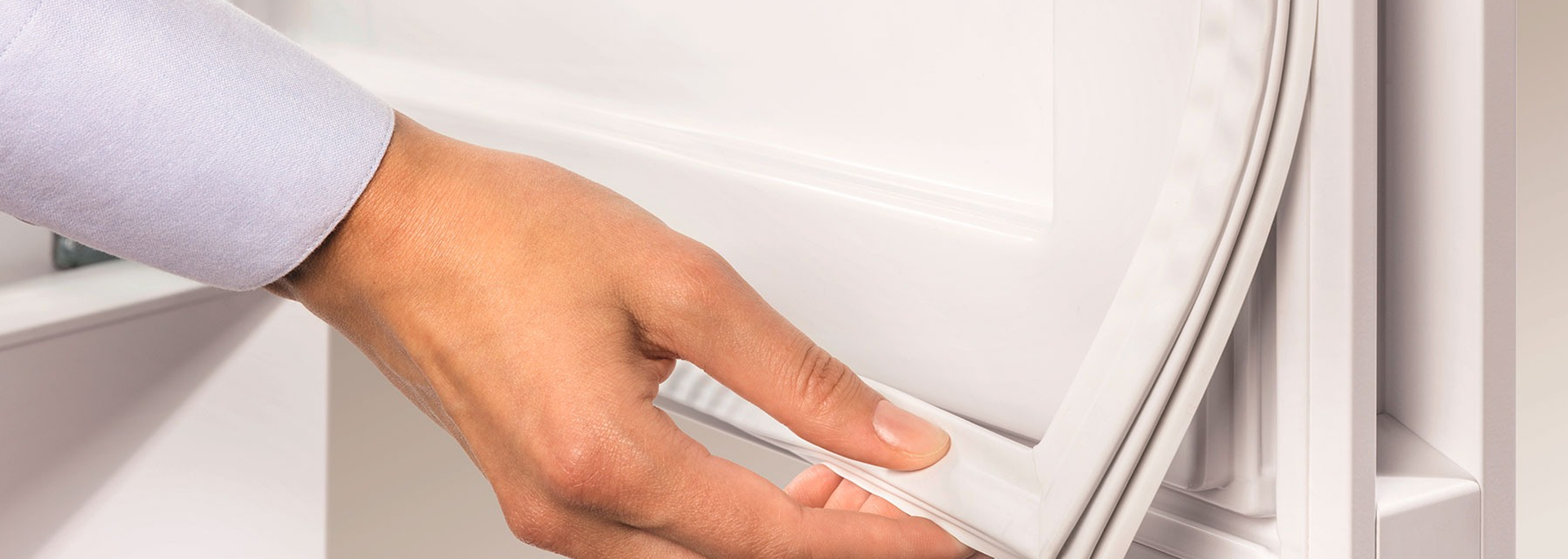

Раз в несколько месяцев протирайте уплотнитель мягкой влажной тканью и проверяйте его прилегание листом бумаги. Если лист легко выходит при закрытой двери, уплотнитель или петли требуют регулировки. Не закрывайте воздуховоды продуктами в No Frost: вентилятор должен свободно гнать холодный воздух между отделениями.

Защитите холодильник от скачков напряжения реле контроля или подходящим стабилизатором, если сеть нестабильна. Электронная плата и датчики не любят сильные перепады. После долгого отключения света не включайте технику много раз подряд: дайте ей спокойно запуститься.
